2015年10月15日

ミッショントラブル(ほぼ止め)

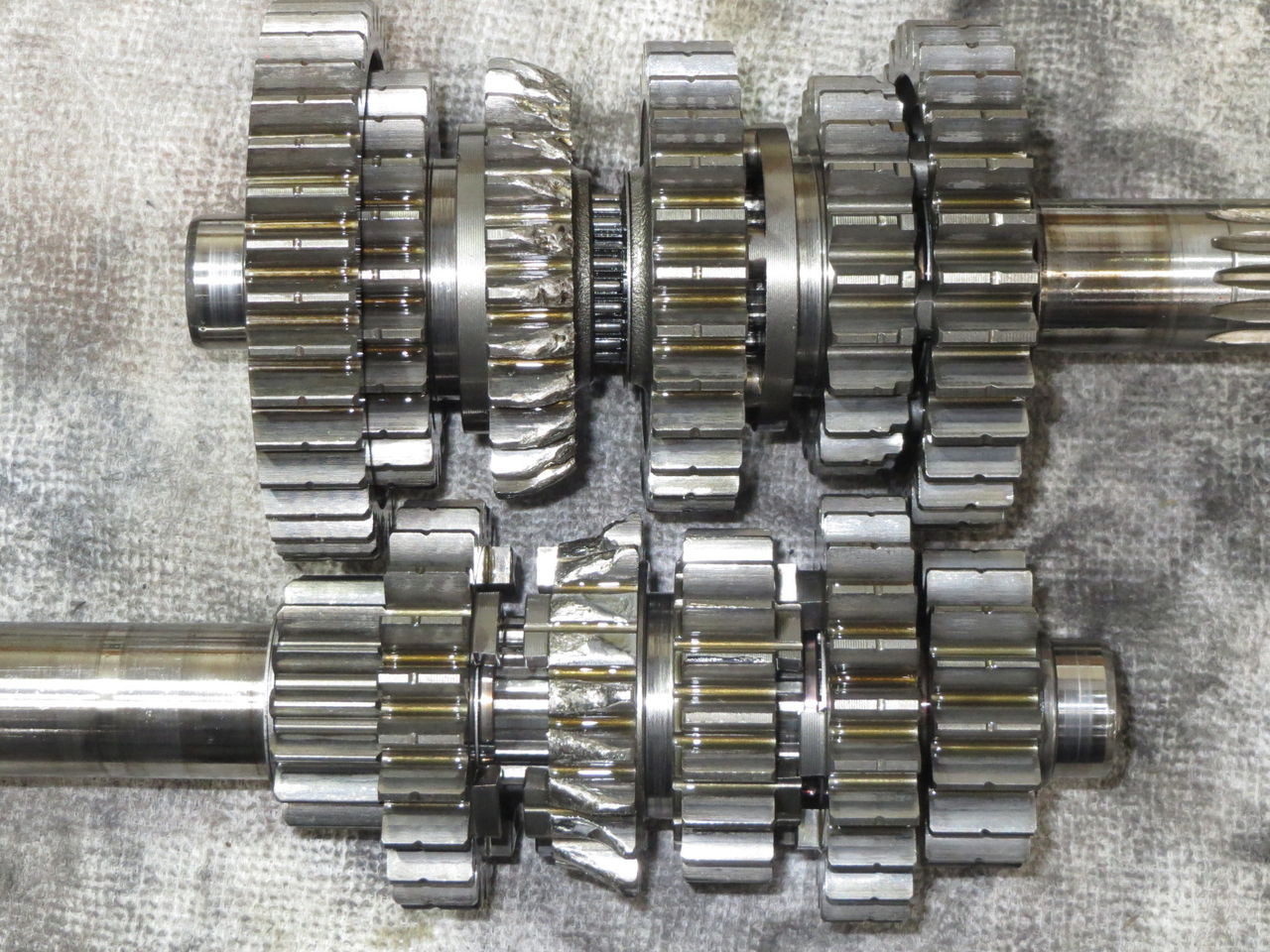

004-1たまに目にするミッションのべベルギア化加工(笑)です。
左足の力の強すぎる人の仕業です。
この事象はシフトアップかダウンかに関わらず、3速に入れる時に起こります。
何故こんなことが起きるかを説明します。
3速に入るということはカウンターシャフト(画像上のシャフト)の右から2番目のギアが左に動いて右から3番目のギアとドッグで噛み合って一緒に動くようになるということですが、この時にあまりに強い力でギアを左に送るのでその隣の右から4番目のギアまで左に動かしてしまうからです。4番目のギアはその左側にサークリップが有って動かないようになっているのですが、あまりに強い力がかかるとサークリップが溝から外れてしまうというわけです。で、本来動かないはずの右から4番目のギアが左に大きく移動すると、そのギアとその左にあるギアのドッグが噛み合ってしまいます。
ということは、3速と4速のギアが 同時に噛み合うことになり、その結果がこの始末というわけです。

サークリップがふっ飛んだところを観察すると006 、溝の角がなだらかになってしまっています。
サークリップは何回か行ったり来たりしていたんでしょうね。
